Compact P

Compact P ist eine kompakte Einheit mit allen Funktionen der Haustechnik, ein hoch effizientes Multigerät mit den Funktionen Lüften, Heizen, Kühlen, Warmwasser. Zusätzlich kann eine Erd- oder Luft/Wasser Wärmepumpe für die Fußbodenheizung integriert werden.

Die gesamte Anlage benötigt nur 0,56m² Platz und ist mit einem Lüftungsbedarf von bis zu 275 m³/h für Ein- und Mehrfamilienhäuser, Apartments, Reihenhäuser etc. geeignet.

Compact P ist leistungsstark und durch den hohen Wärmerückgewinnungsgrad aus der passiven Wärmerückgewinnung enorm sparsam.

Compact P ist seit 2010 Passivhaus zertifiziert.

Die steckerfertige Anlieferung, inkl. einer einfach zu bedienenden Steuerung sorgen für minimalen Montageaufwand. Das Modul für die Nilan App zur Steuerung über das Smartphone sind im Lieferumfang enthalten.


Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)

Min : 50 m3/h
Max : 275 m3/h

„Herz und Lunge" des Hauses

Compact P ist ein unkonventionelles Lüftungsgerät, das im Gegensatz zu anderen Lüftungsgeräten 100% der Wärme in der Abluft wiedergewinnt. Durch den Gegenstromwärmetauscher wird bis zu 95% der Energie in der Abluft zur Erwärmung der Außenluft wiedergewonnen. Die verbleibende Energie wird von der integrierten Wärmepumpe zur Erzeugung des Warmwassers genutzt.

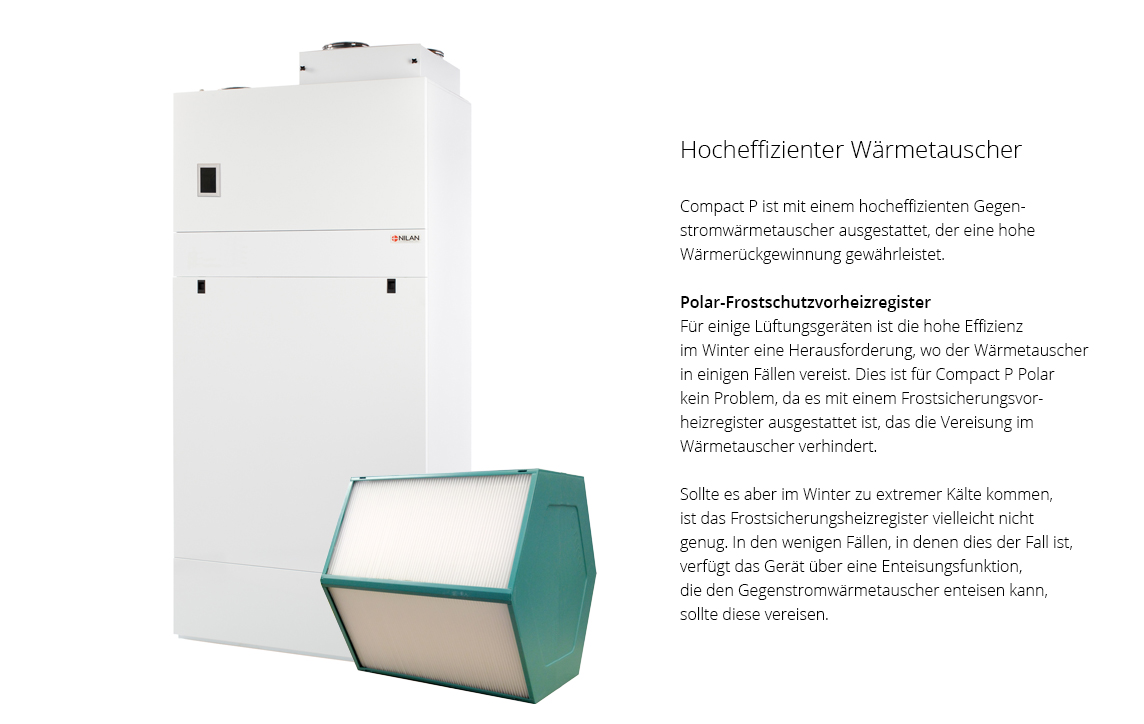

Passive Wärmerückgewinnung

Die passive Wärmerückgewinnung erfolgt über einen effizienten Gegenstromwärmetauscher mit einem hohen Temperaturänderungsgrad von bis zu 95%. Die Außenluft wird durch die Abluft erwärmt und sichert einen minimalen Wärmeverlust.

Durch die hohe Wärmerückgewinnung kann der Wärmetauscher vereisen. Die Steuerung verfügt über eine effektive Enteisungsfunktion, die den Wärmetauscher enteist, wenn er vereist. Alternativ können Sie das Compact P als Polar-Modell mit eingebautem Frostschutz-Vorheizregister bestellen.Dadurch wird sichergestellt, dass der Wärmetauscher nicht vereist und so die volle Wärmerückgewinnung während des Winters.

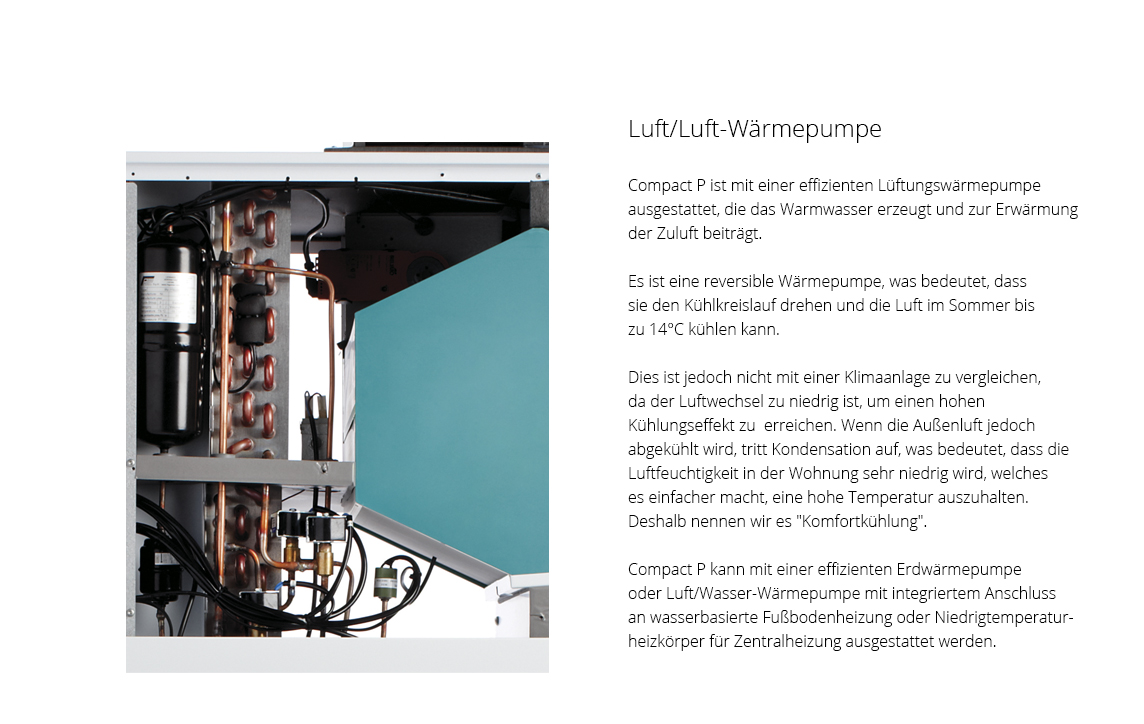

Passive und aktive Wärmerückgewinnung

Wenn die integrierte Wärmepumpe im Lüftungsteil kein Warmwasser erzeugt, kann sie die Zuluft weiter erwärmen und so weiter zur Heizung der Wohnung beitragen.

Dies geschieht nur, wenn die Innen- oder Zulufttemperatur niedriger als erwünscht ist.

Während die Wärmepumpe die Zuluft erwärmt, erfolgt zugleich eine kleine Erwärmung des Warmwassers. Die Temperatur kann daher die Einstellung der gewünschten Warmwassertemperatur überschreiten.

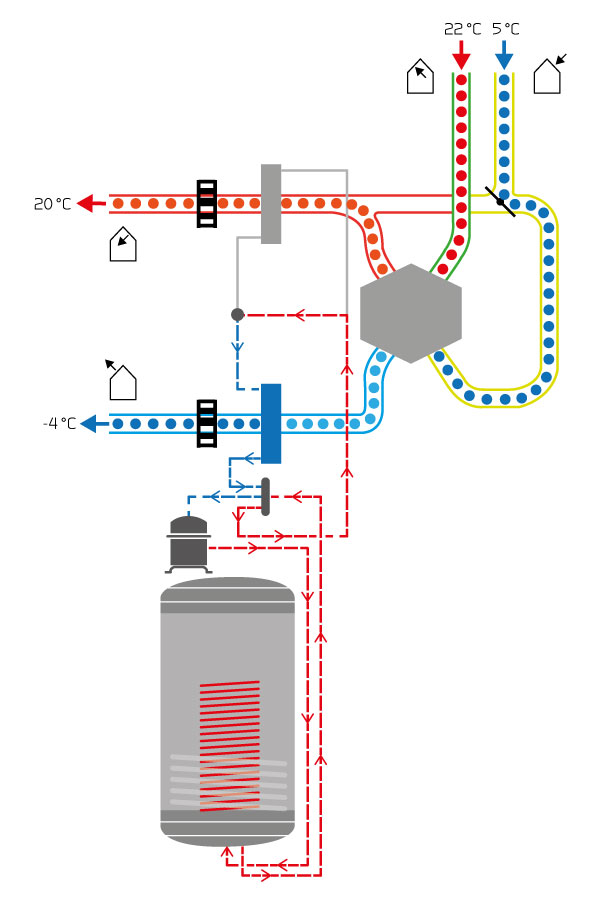

Warmwasser

Die Energie, die nach dem Gegenstromwärmetauscher in der Abluft verbleibt, wird von der integrierten Wärmepumpe zur Warmwasserproduktion genutzt.

Die Software enthält einen Verbrühungsschutz von 60 °C, was bedeutet, dass die Temperatur im Warmwasserbehälter nie höher wird. Bei einem hohen Warmwasserbedarf empfehlen wir, einen physischen Verbrühungsschutz unter dem Warmwasserbehälter zu installieren, damit die Temperatur im Warmwassertank auf 90 °C angehoben werden kann.

Compact P kann mit einem Solarwendel im Warmwasserbehälter bestellt werden.

Bei einem besonders hohen Warmwasserbedarf kann dessen Erwärmung durch die Solarwendel ergänzt werden. Energiequellen, wie z.B. Solarkollektor, Fernwärme oder GEO-Erdwärmepumpe können zur Heizung des Warmwassers angeschlossen werden.

Compact P enthält eine Funktion zur Legionellenbekämpfung, die manuell oder automatisch aktiviert werden kann.

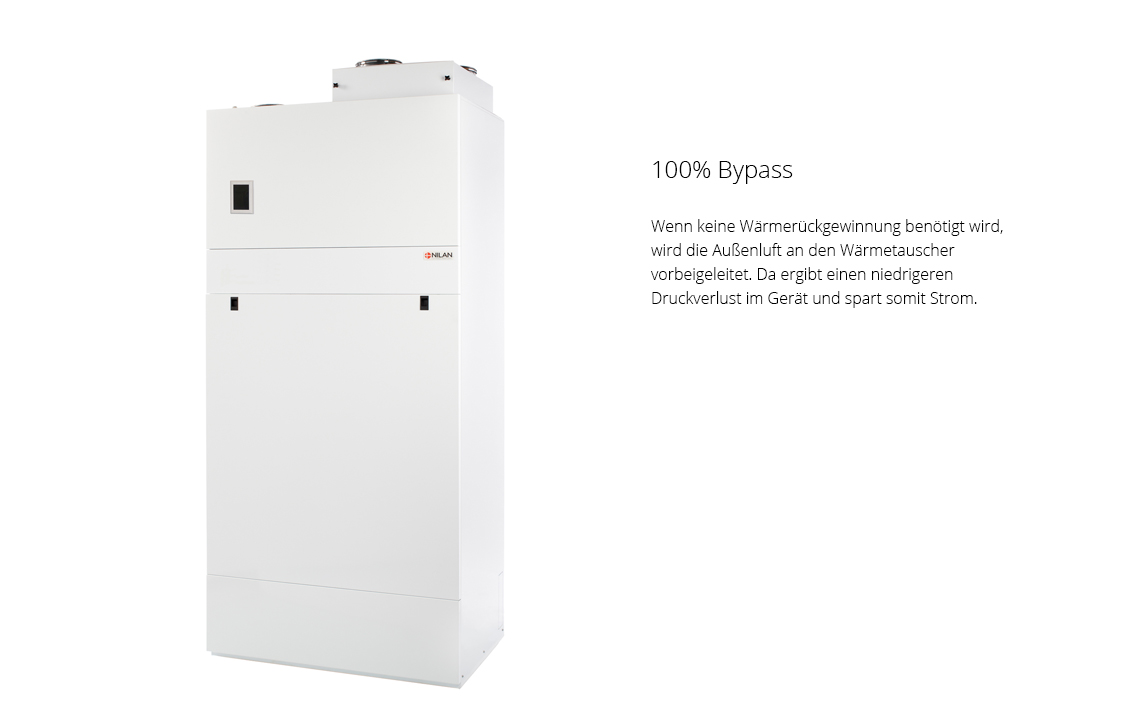

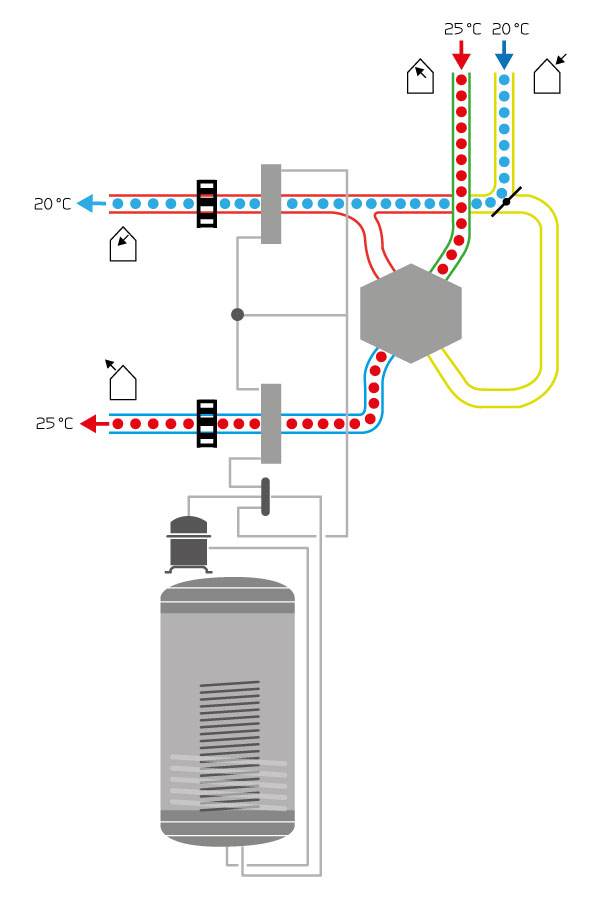

100% Bypass-Funktion

Wenn das Gerät im Sommerbetrieb ist, also wenn die Außentemperatur mehr als 14 °C beträgt, wird das Gerät versuchen, die Raumluft zu kühlen, wenn die Innentemperatur laut den eingestellten Werten zu hoch wird.

Wenn die Außenluft kühler als die Raumluft ist, öffnet sich der Gerätebypass und leitet die Außenluft an dem Wärmetauscher vorbei, so dass sie von der Abluft nicht erwärmt wird und hilft somit, die Temperatur im Haus niedrig zu halten.

Wenn die Außenluft wärmer ist als die Raumluft, schließt sich der Bypass, und die Außenluft wird durch den Wärmetauscher geleitet, der in dieser Betriebsart kühl-wiedergewinnen wird, was bedeutet, dass er die kühlere Raumluft verwendet, um die Außenluft zu kühlen.



Aktive Kühlung

Die Wärmepumpe im Lüftungsteil ist reversibel, was bedeutet, dass sie sowohl die Zuluft erwärmen als auch kühlen kann.

Wenn das Gerät im Sommerbetrieb ist, also wenn die Außentemperatur mehr als 14 °C beträgt, wird das Gerät versuchen, die Raumluft zu kühlen, wenn die Innentemperatur laut den eingestellten Werten zu hoch wird.

Erst wird das Gerät versuchen, über die Bypass-Funktion zu kühlen, und wenn dies nicht ausreichend ist, wird es aktiv durch die Wärmepumpe kühlen.

Dazu muss die aktive Kühlfunktion aktiviert werden, da sie Strom kostet. Die Energie wird jedoch nicht verschwendet, da die aus der Zuluft entnommene Wärme im Warmwasserbehälter entsorgt wird. Wenn viel Kühlung erforderlich ist, wird empfohlen, unter dem Warmwasserbehälter einen Verbrühungsschutz zu installieren. So kann die maximale Temperatur im Warmwasserbehälter von 60 °C bis 80 °C eingestellt werden.

Compact P

Energieeffizienz der Warmwasser A
Verbrauchsmuster Warmwasserbereiter L (large)
Warmwasserbehälter 180l
Abmessungen (B x T x H) 900 x 610 x 2065 mm
Gewicht 202 kg
Gehäusematerial Alu-Zink-Stahlblech, weiße Pulverlackierung RAL 9016
Wärmetauschertyp Gegenstromwärmetauscher aus Polyethylenterephthalat

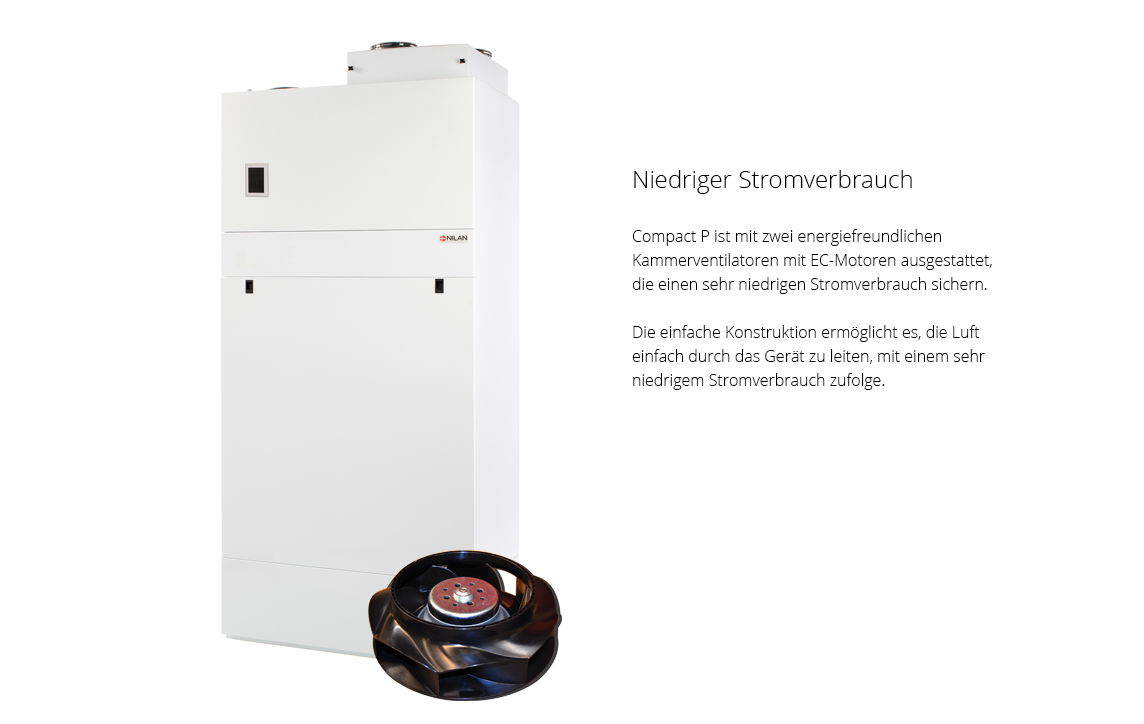

Ventilatortyp Kammerventilator mit B-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse Greencycle ISO 16890 Coarse 75% (G4)
Kanalanschlüsse Ø160 mm
Kühlmittel R134a
Kühlmittelfüllung 2 kg
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 2,2 kW / 9,6 A *1  -  3,4 kW / 14,8 A *2
Standby Leistungsaufnahme 3 W
Schutzart IP31
Umgebungstemperatur -20 / +40 °C
Externe Leckage < 1,4 % *3
Interne Leckage < 1,1 % *4


*1 - Leistungsaufnahme ohne eventuelles Heizregister (Zubehör)
*2 - Leistungsaufnahme Compact Polar (mit Heizregister)
*3 - Bei gemäß EN 13141-7
*4 - Bei gemäß EN 13141-7



Leistung

Leistung eines Standardgeräts als Funktion von qv und Pt ext.

SEL nach EN 13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filtern und ohne Heizregister.

SEL beinhaltet den Gesamtstromverbrauch des Gerätes, inkl. Steuerung

Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

Temperaturwirkungsgrad

Temperaturwirkungsgrad als Funktion des Volumenstroms qv [m3/h] für Gerät mit Gegenstromzähler.

Temperaturwirkungsgrad nach EN13141-7 (2°C / 20°C).

NB! Der Temperaturwirkungsgrad ist für den Gegenstromwärmetauscher allein (ohne Wärmepumpebetrieb).

COP (Luft-Luft)

Leistungszahl COP [-] der Zuluft als Funktion der Außentemperatur t21 [°C] und dem Volumenstrom qv [m3/h], gemäß EN14511 bei einer Raumtemperatur t11 = 21°C

COP gemäß EN14511 ist für Wärmepumpe und Gegenstrom zusammen berechnet.

Heizleistung (Zuluft)

Heizleistung Qc [W] als Funktion von Volumenstrom qv [m3/h] und Außenlufttemperatur [°C], gemäß EN 14511, Abluft = 21 °C

Bei der Wärmeleistung handelt es sich um den Anteil der Wärme, welche die Compact P über die Außenluft der Zuluft zuführt.

Der Ventilationsverlust ist der Wärmeverlust bei gegebenem Volumenstrom.

Ventilationsverlust: - - - - - - - - - - - -
Wärmeleistung: ________________

Warmwasser

Warmwassermenge in Liter Vmax [L] vom Compact P-Behälter als Funktion der Warmwassertemperatur t [C°] und Behältertemperatur bei 40°, 50° und 60° C.

Schalldaten

Schallwerte gelten für qv = 210 m3/h und Pt, ext = 100 Pa, gemäß EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA, bei einem gegebenen Abstand von den akustischen Verhältnissen am Installationsort abhängig.



1: Außenluft
2: Zuluft
3: Abluft
4: Fortluft

Die CTS602-Steuerung ist eine umfassende und einfach zu bedienende Steuerung mit vielen Optionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den individuellen Wünschen und Anforderungen angepasst werden kann, um ein optimales Raumklima und höchste Energieeffizienz zu erreichen.

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation
Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann. Der Modbus-Anschluss wird z.B. für Schneiders IHC- oder KNX-System verwendet.

Funktionsübersicht   +Standard
-Zubehör
Filterüberwachung Zeitgesteuerter Filteralarm (Werkseinstellung: 90 Tage).  Einstellungsmöglichkeiten: 30/90/180/360 Tage. +
Betriebsart Kann so eingestellt werden, dass Auto gemäß den eingestellten Werten ausgeführt wird oder im Heiz- oder Kühlmodus ausgeführt wird. +
Stufenlose Regulierung Die vier Belüftungsstufen können stufenlos auf 20-100% eingestellt werden, mit verschiedenen Werten für Zuluft und Abluft. +
Feuchtigkeitsregelung Veränderung der Ventilatordrehzahl je nach Luftfeuchtigkeit. +
Aktive Kühlung Das Gerät kann so eingestellt werden, dass es im Sommer die Zuluft kühlt, falls dies erforderlich sein sollte. Wenn die Wärmepumpe abkühlt, wird die Wärme im Warmwasserspeicher abgelegt, sodass Sie im Kühlmodus „freies“ Warmwasser erhalten. +
Niedrige Außentemperatur Es ist möglich, die Belüftung bei niedriger Außentemperatur zu senken, um zu vermeiden, dass die Luftfeuchtigkeit im Haus zu niedrig wird. +
CO2 Regelung Veränderung der Ventilatordrehzahl je nach CO2-Gehalt der Raumluft. -
Temperaturregelung Einstellmöglichkeit für die Temperaturfühler des Gerätes. +
Frostschutzfunktion Bei einem Ausfall des primären Heizungssystems schaltet das Gerät automatisch ab, um die weitere Abkühlung des Raumes zu verhindern und der Gefahr eines Frostschadens im Nachheizregister vorzubeugen. +
Frostschutzfunktion Polar Das Polar-Modell verfügt über einen eingebauten Vorheizregister zum Schutz des Gegenstromwärmetauschers, sodass kein Eis auftritt. +
Frostschutzfunktion EHD Die Steuerung kann den EHD-Dämpfer steuern, wenn die Außenluft durch Dachhaube eintritt. +
Warmwasser Compact P erzeugt das Warmwasser über die Luft / Luft-Wärmepumpe im Lüftungsteil. +
Pause Warmwasser Es ist möglich, die Warmwasserproduktion auf eine Pause einzustellen, z.B. wenn niemand zu Hause ist. Auf diese Weise wird Energie gespart. +
Frostschutzfunktion Warmwasser Zum Schutz des Warmwasserspeichers ist dieser mit einer Frostschutzfunktion ausgestattet. +
Zusätzliche elektrische
Heizung Warmwasser

Wenn der Bedarf an Warmwasser steigt und die Wärmepumpe nicht mithalten kann, kann eine zusätzliche elektrische Heizung aktiviert werden, um das Warmwasser zu erwärmen.

+
Verbrühschutz Die Steuerung verfügt über einen eingebauten Verbrühungsschutz, der ein Verbrühen der Benutzer beim Öffnen des Warmwasserhahns verhindert. +
Legionellen Bekämpfung Es ist möglich, einen Wochentag, bzw. einen Tag im Monat festzulegen, an dem das warme Wasser auf 65°C aufgeheizt wird (z. Bsp. zw. 01.00 und 06.00 Uhr). +
Anode Elektronisch überwachte Anode. Benachrichtigt, wann es Zeit ist, ihn auszutauschen, um eine lange Lebensdauer des Warmwasserspeichers zu gewährleisten.
Wochenprogramm Ein benutzerdefiniertes Wochenprogramm kann nach den jeweiligen Bedürfnissen programmiert werden. +
Benutzereinstellung 1 Übersteuerung des im Hauptmenü angezeigten Betriebszustandes über einen externen potentialfreien Schalter oder Bewegungsmelder. +
Benutzereinstellung 2 Übersteuerung des im Hauptmenü angezeigten Betriebszustandes über einen externen potentialfreien Schalter oder Bewegungsmelder. Benutzereinstellung 2 hat eine höhere Priorität als Benutzereinstellung 1. +
Datenlog Möglichkeit der Datenaufzeichnung. +
Ausgabedaten Alle aktuellen Werte im Systembetrieb. Wird am häufigsten zur Fehlerbehebung verwendet. +
Nothalt-Lüftung Als Benutzer hat man unmittelbar nicht die Möglichkeit die Lüftung abzuschalten, zu verhindern das Gerät, das Kanalsystem und das Haus beschädigen wird. Es kann jedoch erforderlich sein, die Belüftung kurz auszuschalten, z.B aufgrund eine Katastrophensituation. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.



ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Wir empfehlen ein Abstand von ca. 60 cm vor dem Gerät.

Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein.

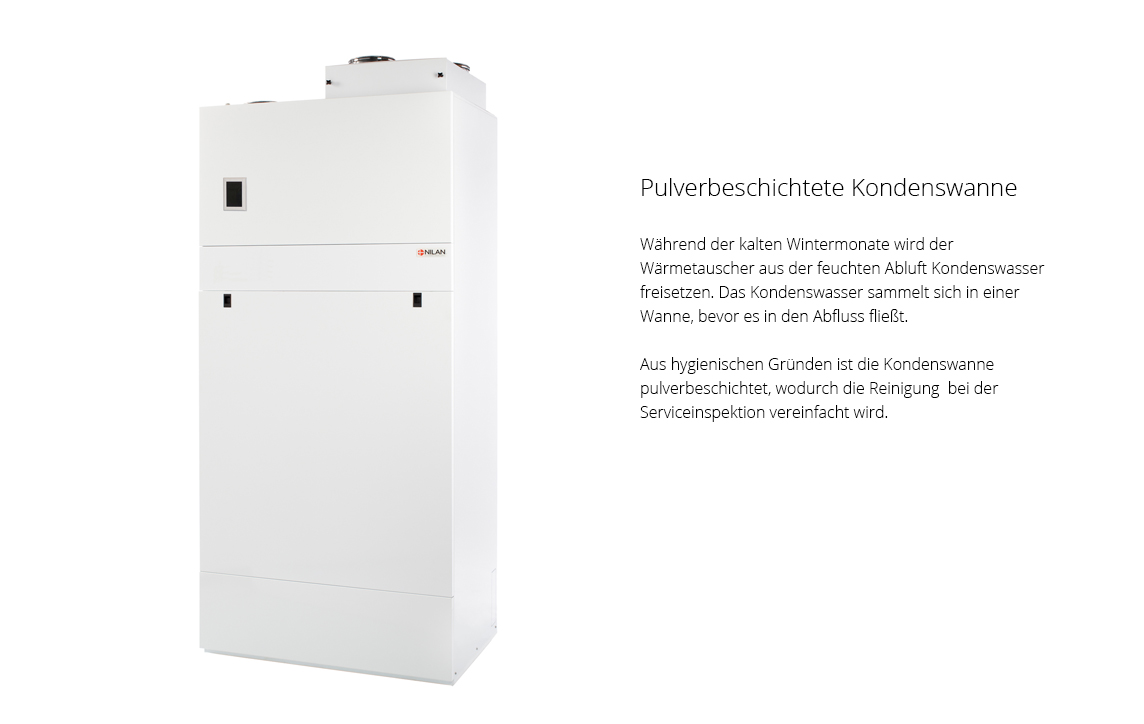

ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.

  • Der Lüftungsteil wird über Stutzen an der Geräteoberseite an das Kanalsystem angeschlossen.
  • Das Warmwasser wird unter dem Warmwasserspeicher angeschlossen.

PHI Zertifikat

Compact P ist vom Deutschen Passivhaus Institut als energiefreundliches Produkt zertifiziert.

Smart Grid

Compact P ist nach dem deutschen Smart Grid zertifiziert, das dem Energieversorger ermöglicht, den Betrieb so zu überschreiben, damit er für den Nutzer möglichst günstig wird.

Die Smart Grid Lösung kann auch in Verbindung mit Solarzellen eingesetzt werden, wenn Sie den Betrieb dann optimieren möchten, wenn am meisten Strom erzeugt wird.
