Comfort CT150

Comfort CT150 ist das perfekte Lüftungsgerät für die kleine Wohnung oder Zimmer im Studentenwohnheim.

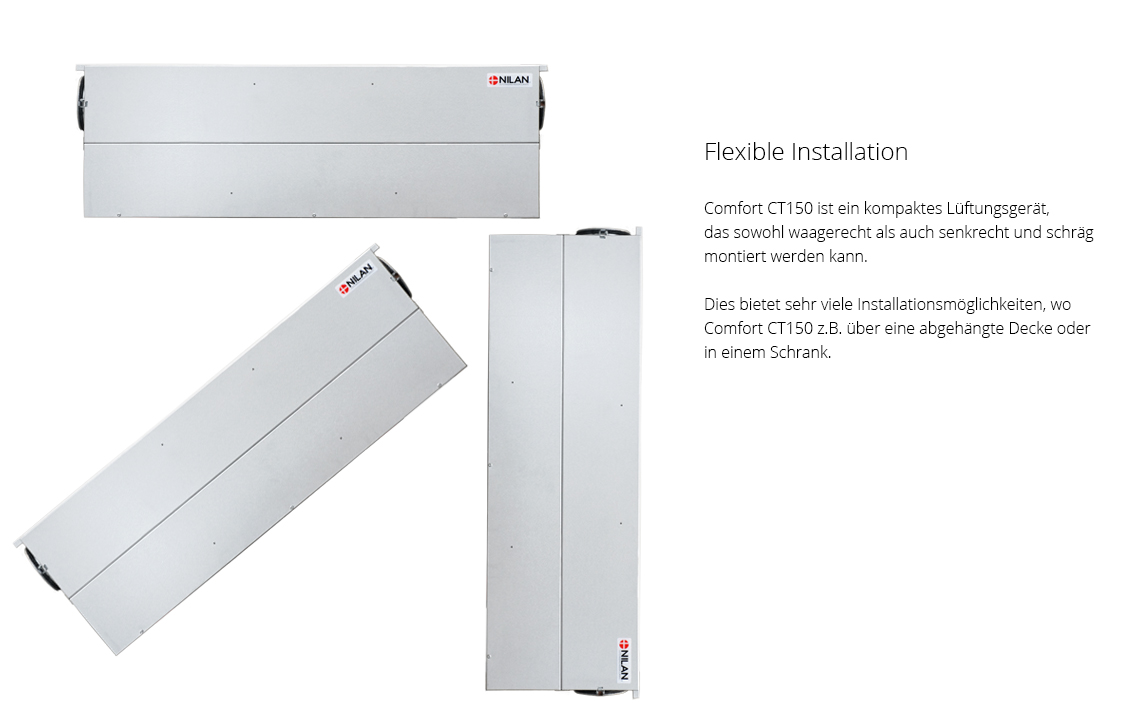

Das Gerät kann waagerecht, senkrecht oder schräg montiert werden, und bietet somit viele Installationsmöglichkeiten. Comfort CT150 kann außerhalb des Klimaschirms montiert werden, aber auf Grund der geringen Schallleistung ist es sehr für die Montage in der Wohnung geeignet.

Die kompakte Konstruktion eignet sich sehr gut für Neubau und Renovierungen kleiner Wohnungen, Reihenhäuser sowie Sommerhäuser, wo der Platz für das Lüftungsgerät begrenzt, und ein einfacher Einbau gewünscht ist.

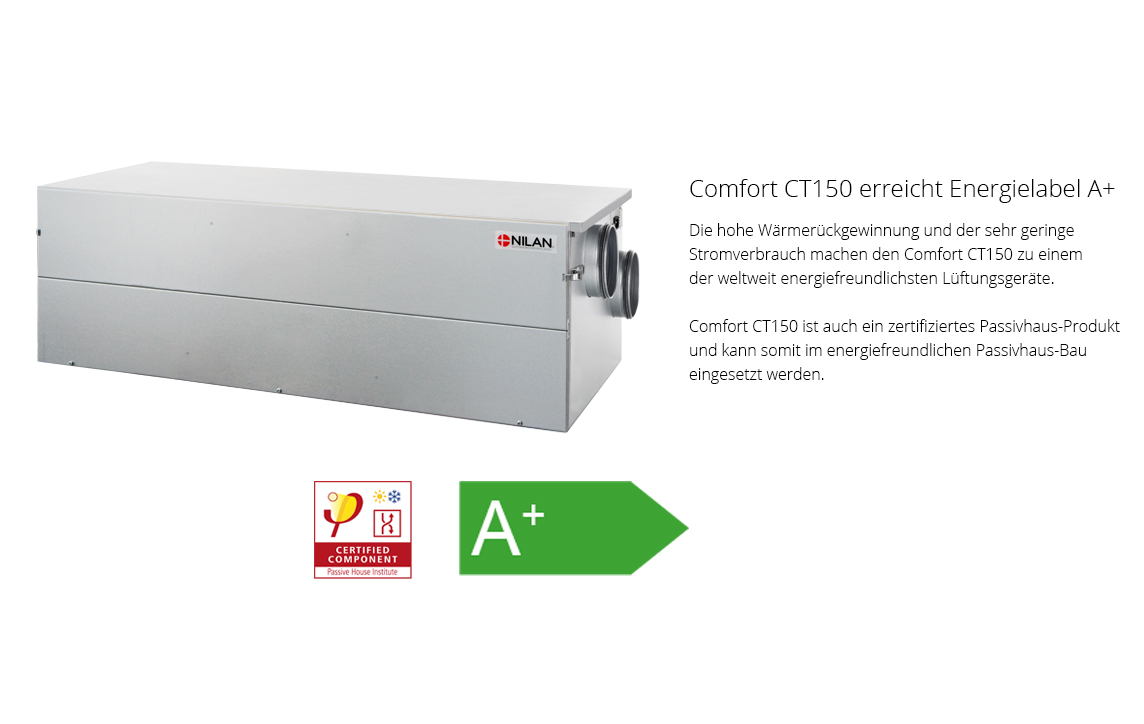

Comfort CT150 erreicht mit seinem geringen Stromverbrauch und der hohen Wärmerückgewinnung das höchste Energielabel A+.


Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)

Min : 25 m3/h
Max : 168 m3/h

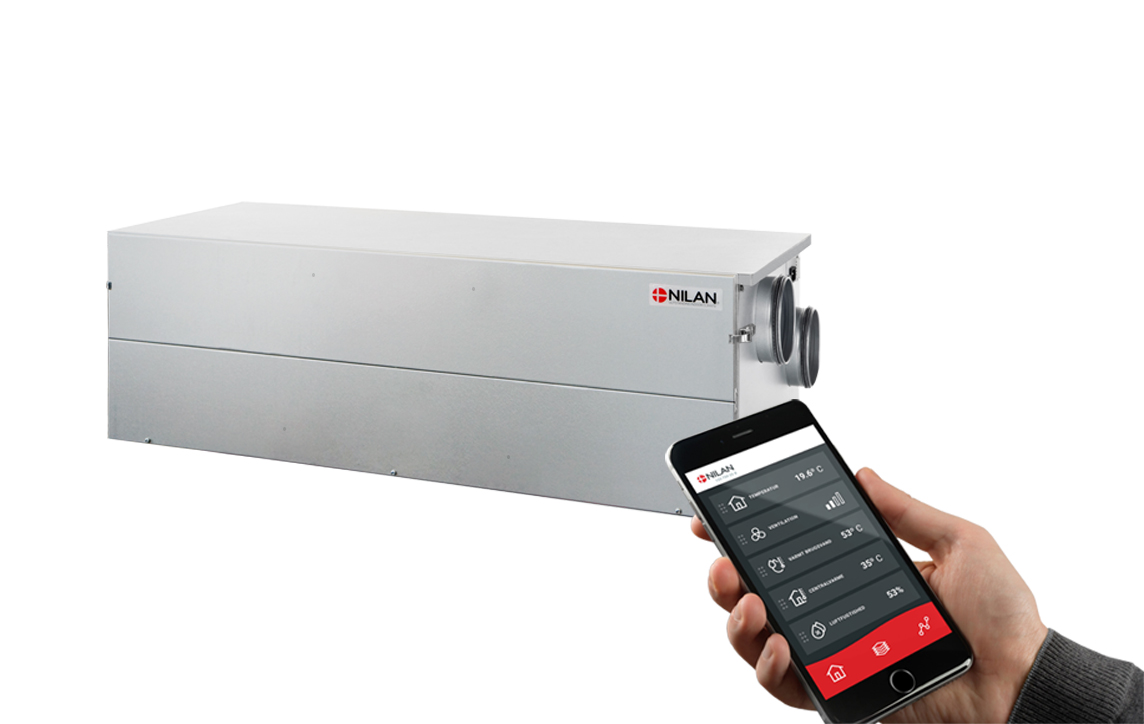

Nilan App - Steuerung Ihrer Lüftung und Wärmepumpe direkt vom Handy aus

Nilan hat eine App entwickelt, mit der der Benutzer die Lüftung und Wärmepumpe direkt vom Handy aus regeln kann. Die App ist intuitiv, die Anwendung einfach und sicher. Der Benutzer hat z. Bsp. die Möglichkeit Raumtemperatur und Lüftungsverhalten unterwegs zu regeln und somit seinem Tagesplan anzupassen. Mehrere Lüftungsgeräte können derselben App hinzugefügt werden. So können Sie das Raumklima sowohl Zuhause als bspw. auch im Sommerhaus kontrollieren.
Mehrere Benutzer können dieselbe App verwenden.

Beim Anschluss eines Nilan Gateway kann der Benutzer über die Nilan App auf das Gerät zugreifen.

Lesen Sie mehr über Nilan App
SEV-Klasse A+
SEV* Klimazone Durchschnitt -42,7 kwh/(m2.a)
AEC - Jährlich Energieverbrauch 192 kWh/år (100 m2)
AHS durchschnittliches Klima 4681 kWh (100 m2) (*1)
AHS durchschnittliches Klima 9157 kWh (100 m2) (*1)
AHS Klimazone Warm 2117 kWh (100 m2) (*1)
Abmessungen (BxTxH) 1040 x 535 x 338 mm (*2)
Gewicht 28 kg
Gehäusetyp Stahlblech Aluzink

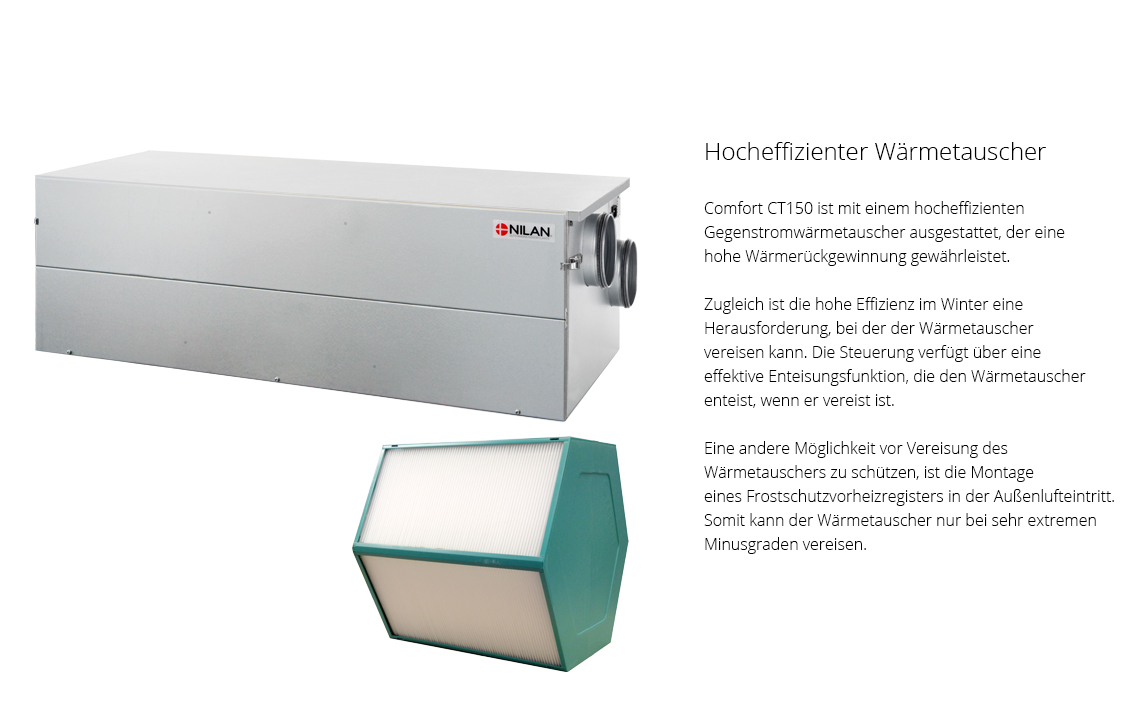

Wärmetauschertyp Gegenstromwärmetauscher aus Polyethylenterephthalat

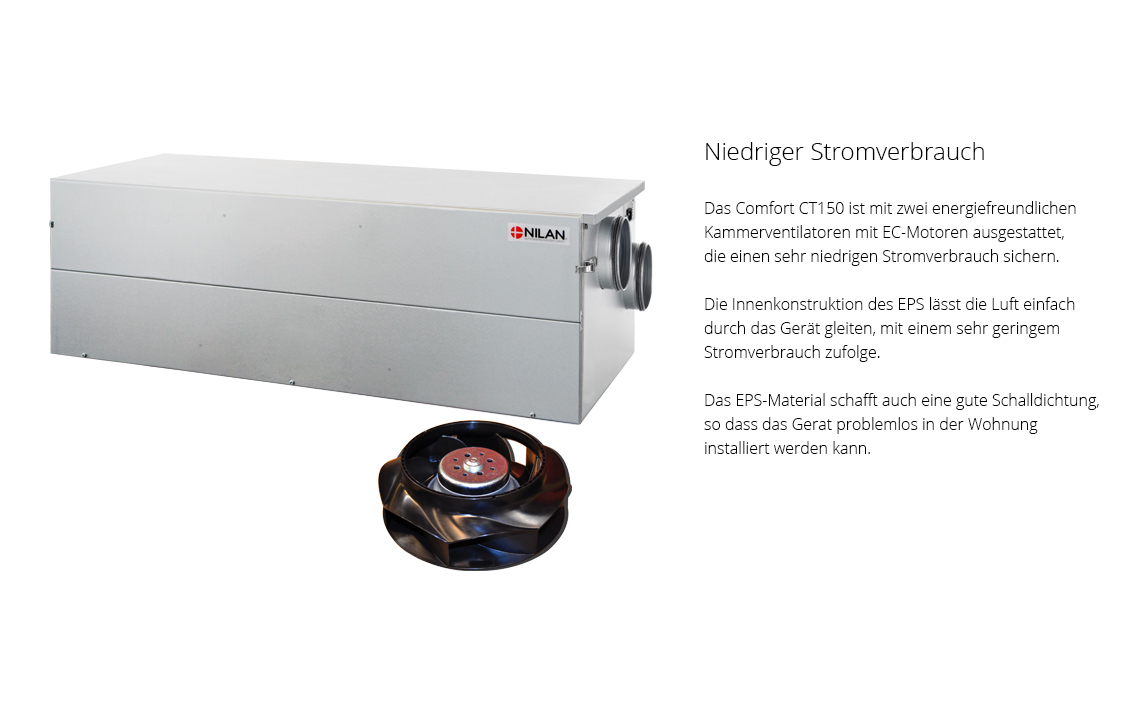

Ventilatortyp Kammerventilator mit B-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse Greencycle ISO 16890 Coarse 75% (G4)
Kanalanschlüsse Ø125 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 53 W / 0,25 A
Standby Leistungsaufnahme 3,4 W
Schutzart IP31
Umgebungstemperatur -20 / +40 °C
Leckage-Klassifizierung A1 (*3)
Wärmeverlust 0,96 W/m2K (*4)
Wärmeverlust-Klassifizierung T2

*1 -  Jährliche Wärmeeinsparung
​*2 - 338 mm mit Wandaufhängung
*3 - Testet gemäß EN13141-7 (250 Pa)
*4 - Testet gemäß EN1886

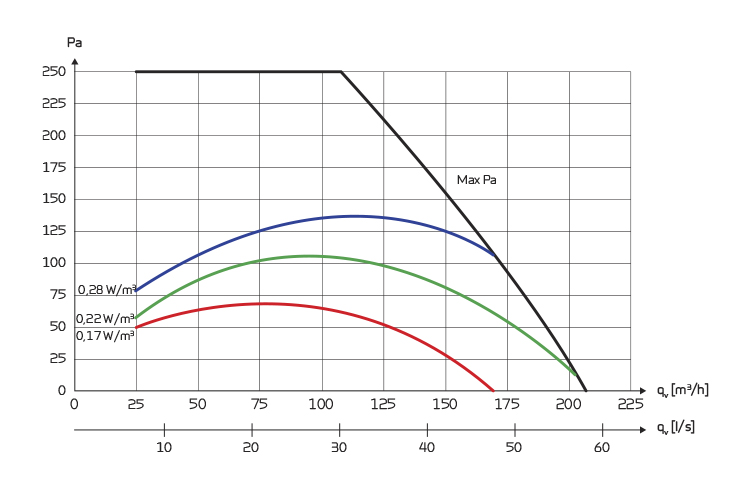

Leistung

Leistung eines Standardgerätes in Abhängigkeit von qv og Pt ext.

SEL nach EN13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filtern und ohne Heizregister.

Die SEL beinhaltet den Gesamtstromverbrauch des Gerätes, exkl. Steuerung.

Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben​.

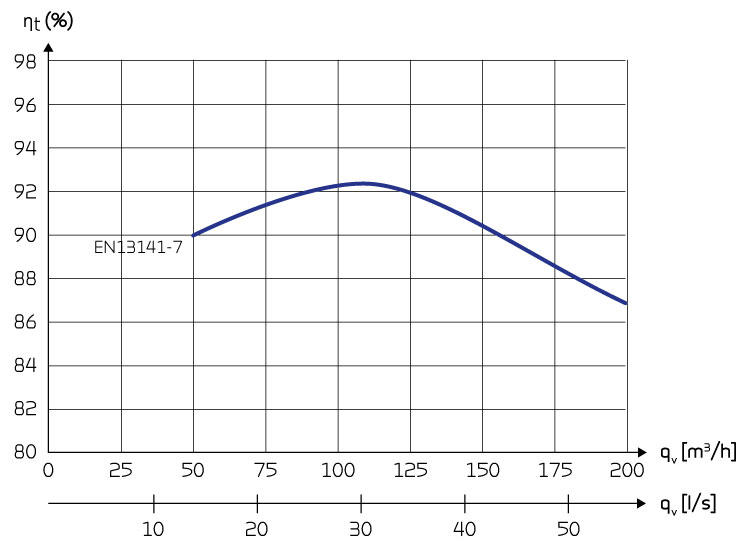

Temperaturwirkungsgrad

Temperaturwirkungsgrad für Geräte mit Gegenstromwärmetauscher.

Nach EN13141-7 (trocken).

Schalldaten

Die Schalldaten gelten für qv = 126 m3/h und Pt ext = 75 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge bzw. abnehmendem Gegendruck.

Schalldruckpegel LpA 1 m vom Gerät entfernt.



Sie können AutoCad- oder Revit-Zeichnungen mit BIM-Daten zu mehreren Lüftungs- und Wärmepumpenlösungen von Nilan herunterladen – die Liste wird ständig erweitert.
Mit BIM-Daten erhalten Sie alle notwendigen technischen Daten, um Nilan-Konstruktionen in 3D zu zeichnen und zu berechnen.

Klicken Sie hier, um mehr über BIM-Daten zu Nilan-Produkte zu erfahren

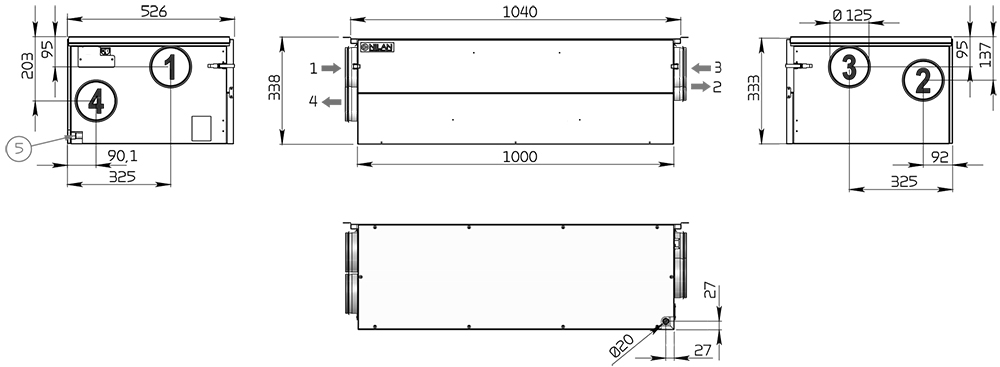

Maßskizze Comfort CT150 (Zuluft rechts):

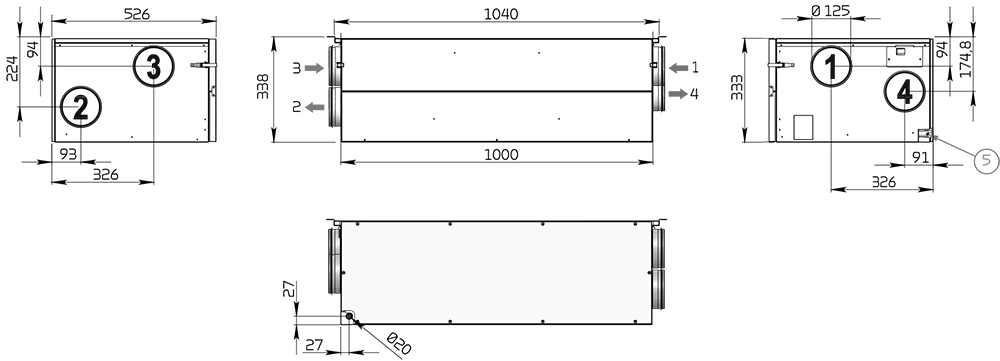

Maßskizze für Comfort CT150 (Zuluft links):

Anschlüsse
1: Außenluft
2: Zuluft
3: Abluft
4: Fortluft
5: Kondensatablauf

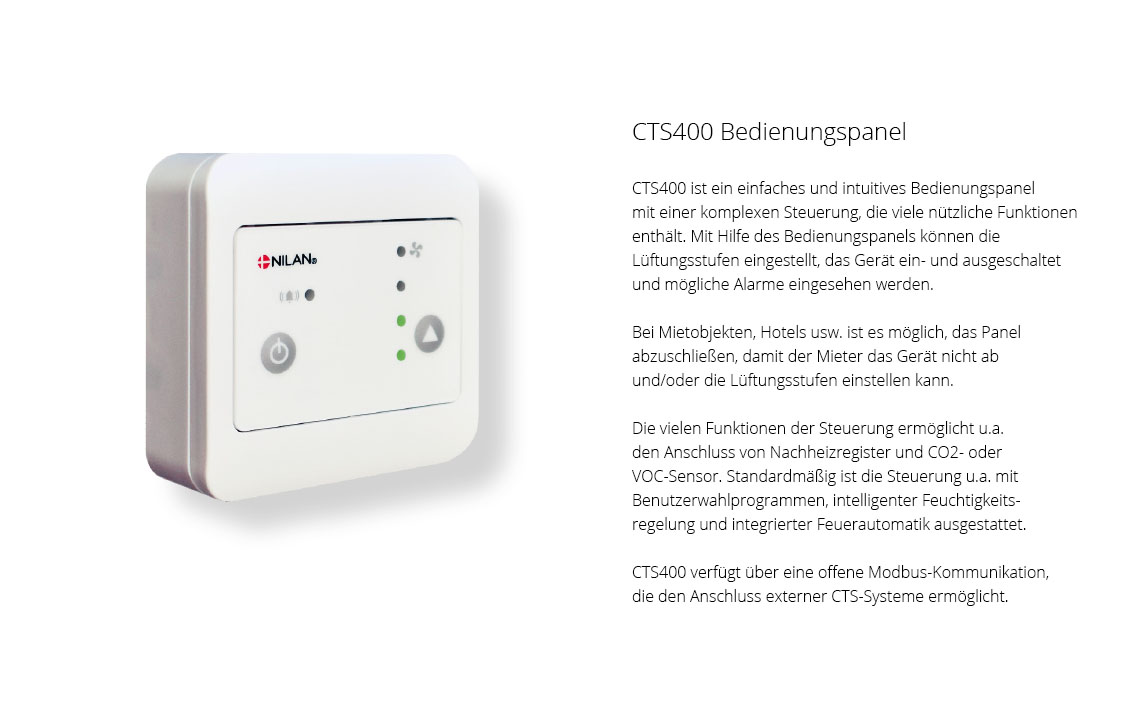

CTS400 ist ein einfaches und intuitives Bedienpanel mit einer komplexen Steuerung, die viele nützliche Funktionen enthält. So besteht die Möglichkeit die Lüfterstufen einzustellen, das Gerät ein- und abzuschalten und mögliche Alarme können eingesehen werden.

Bei Mietobjekten, Hotels usw. ist es möglich, das Panel abzuschließen. So kann das Gerät zentral von einem Befugten (z. Bsp. Hausmeister) bedient und die Einstellungen geändert werden.

Die vielen Funktionen der Steuerung ermöglichen u.a. den Anschluss von Nachheizregister und CO2- oder VOC-Sensor. Standardmäßig ist die Steuerung u.a. mit Benutzerwahlprogrammen, intelligenter Feuchtigkeitsregelung und integrierter Feuerautomatik ausgestattet.

CTS400 verfügt über eine offene Modbus-Kommunikation, die den Anschluss externer CTS-Systeme ermöglicht. Die Modbus-Verbindung kann auch einer Nilan Gateway Cloudlösung angeschlossen werden, die die Steuerung und Überwachung des Gerätes mit Hilfe einer APP-Lösung auf einem Smartphone ermöglicht.

Funktionsübersicht   +Standard
- Zubehör

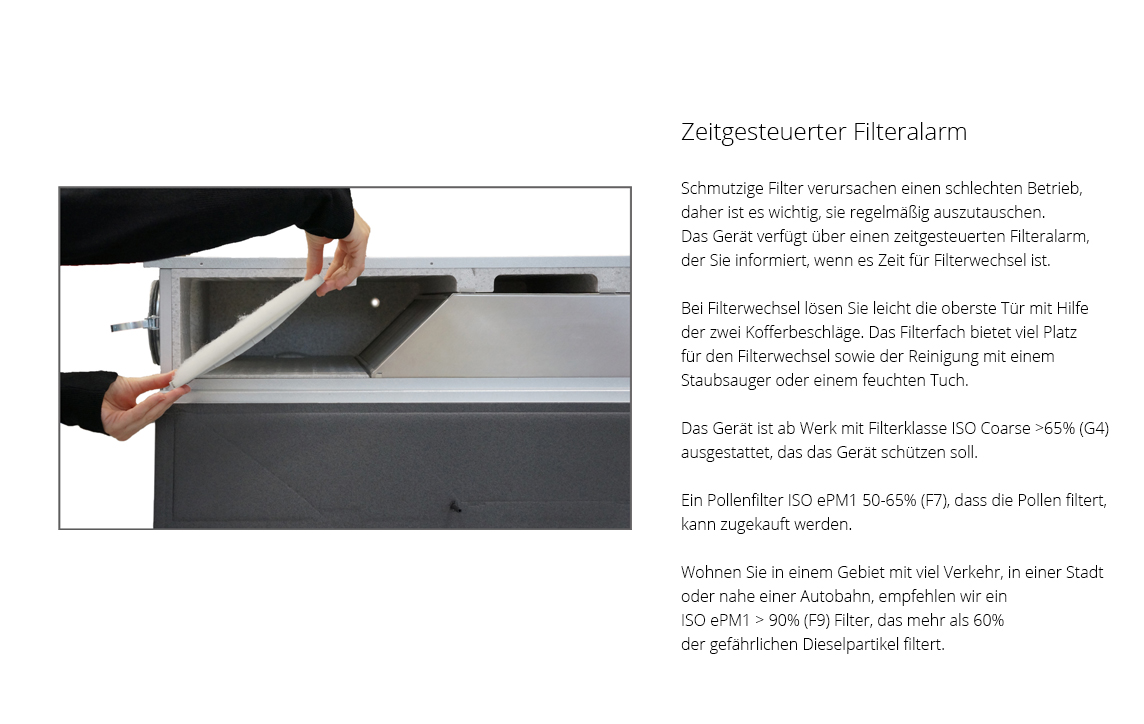

Filterüberwachung Zeitgesteuerter Filteralarm (Werkseinstellung 90 Tage). +

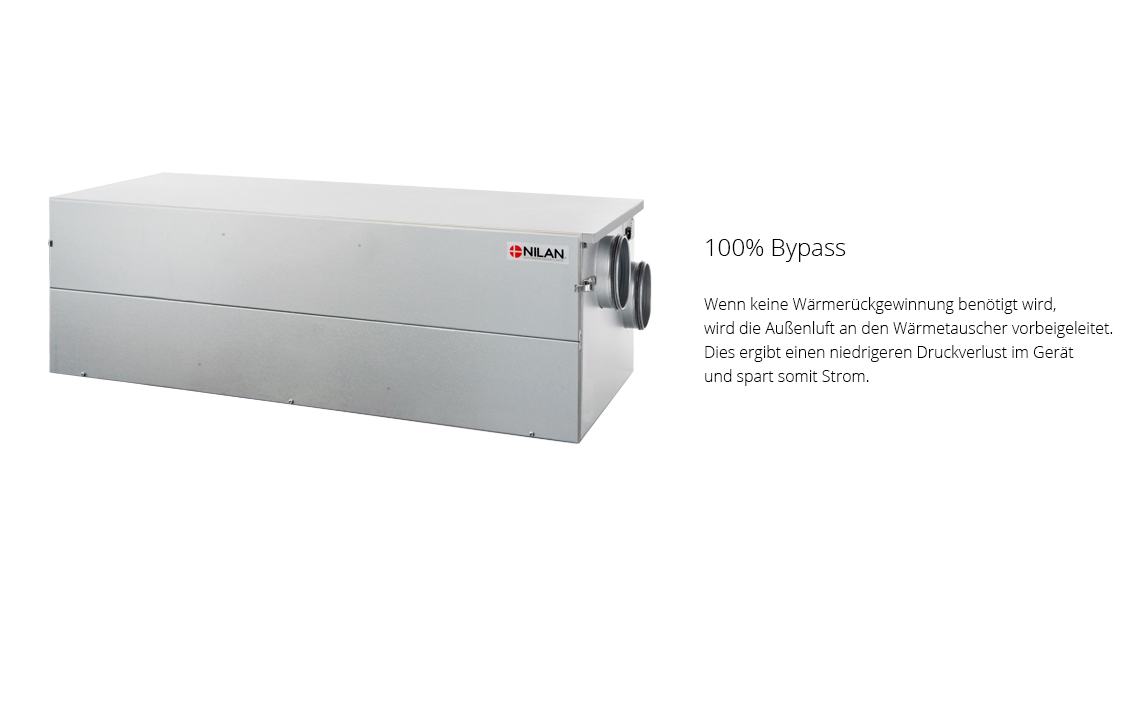

Bypass Wenn keine Wärmerückgewinnung nötig ist, wird die Luft um den Wärmetauscher herumgeleitet. +
Feuchtigkeitsregelung Sie ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. +
Sommer-/Winterbetrieb Einstellung von wann das Gerät im Winter- und Sommerbetrieb laufen soll. +
Ausschalten bei niedriger Raumtemperatur Schaltet die Lüftung bei niedriger Raumtemperatur aus, wenn z.B. die Wärmeversorgung ausfällt. +
Enteisung Automatische temperaturbedingte Funktion zur Enteisung des Wärmetauschers. +
Temperaturregelung Regelt den Bypass und eventuell das Nachheizregister nach gewünschter Raumtemperatur. +
Luftmenge Ermöglicht eine stufenlose Einstellung der vier Lüftungsstufen für Zuluft und Abluft. +
CO2- / VOC-Steuerung Ermöglicht die Wahl externer CO2- oder VOC-Steuerung. -
Feuerautomatik Ermöglicht die Wahl von Feuerautomatik zur Steuerung von 1 oder 2 Feuerklappen. -
Elektrisches Nachheizregister Ermöglicht den Anschluss eines elektrisches Nachheizregisters. -
Wasser-Nachheizregister Ermöglicht den Anschluss eines Wasser-Nachheizregisters. -
Benutzerwahl 1 und 2 Benutzerwahl wird für externe potentialfreie Steuerungssignale, wie z.B. von einer Abzugshaube, verwendet. -
Feuerthermostat/externe Feuerautomatik Es können Feuerthermostat oder externe Feuerautomatik angeschlossen werden. -
Bedienungspanel sperren Das Bedienungspanel kann gesperrt werden, damit es nicht ausgeschaltet und/oder die Ventilationsstufe geändert werden kann. -





Die CTS602-Steuerung ist eine umfassende und einfach zu bedienende Steuerung mit vielen Optionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den individuellen Wünschen und Anforderungen angepasst werden kann, um ein optimales Raumklima und höchste Energieeffizienz zu erreichen.

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation
Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann. Der Modbus-Anschluss wird z.B. für Schneiders IHC- oder KNX-System verwendet.

Funktionsübersicht   +Standard
-Zubehör
Alarmmeldungen Beschreibung der Fehler bei Alarmmeldungen. Alarmlog mit den letzten 16 Alarmmeldungen. +
Sammelalarm Die CTS602-Steuerung hat ein Ausgangssignal, das im Falle einer Alarmmeldung ausgelöst wird. Diese kann z.B. einer externen Automatik angeschlossen werden.
Filterüberwachung Zeitgesteuerter Filteralarm einstellbar auf 30/90/180/360 Tage. +
Datenanzeige Eine Übersicht des aktuellen Betriebes mit z.B. Temperatur, Ventilatorgeschwindigkeit usw. +
Wochenprogramm Die CTS602-Steuerung ist mit 3 Wochenprogrammen ausgestattet, die individuell eingestellt werden können (Werkseinstellung off). +
Feuchtigkeitsregelung Ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. +
Luftqualität Ermöglicht die Einstellung der Lüftung je nach CO2-Niveau der Luft. -
Winter niedrig Beugen Sie niedrige Luftfeuchtigkeit drinnen vor, indem Sie bei niedrigerer Außentemperatur eine niedrigere Lüftungsstufe aktivieren. +
Temperaturregelung Ermöglicht eine Steuerung des Gerätebetriebs nach Raumtemperatur. +
Sommer-/Winterbetrieb Das Gerät kann auf Sommer- und Winterbetrieb eingestellt werden.
Sprache Im Bedienungspanel kann zwischen mehr als 10 Sprachen gewählt werden. +
Benutzerniveaus Das Menü des Bedienungspanels ist in 3 Benutzerniveaus eingeteilt: Benutzer/Installateur/Werk. +
Benutzerwahl 1 Ermöglicht die Überschreibung der Betriebsart durch ein externes potentialfreies Signal. +
Benutzerwahl 2 Ermöglicht die Überschreibung der Betriebsart und Benutzerwahl 1 durch ein externes potentialfreies Signal. -
Elektrisches Nachheiz-register Mit einem elektrischem Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Wasser-Nachheizregister Mit einem Wasser-Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Frostschutz Um ein mögliches Wasserheizregister gegen Gefriersprengungen zu schützen, wird das Gerät den Betrieb einstellen und einen Alarmmeldung abgeben, sollte die Temperatur des Wasser-Nachheizregisters zu niedrig werden. -
Luftwechsel Stufenlose Einstellung der vier Lüftungsstufen. Zuluft und Abluft können individuell eingestellt werden. +
Enteisung Automatische temperaturabhängig Funktion zur Enteisung des Gegenstromwärmetauschers, falls sich in ihm Eis gebildet haben sollte. +
Raum niedrig Sicherheitsfunktion, falls das Heizungssystem des Hauses ausfällt, stellt das Lüftungsgerät den Betrieb ein, damit es nicht dazu beiträgt, das Haus weiter abzukühlen.  +
Externe Heizung Das Lüftungsgerät kann die externe Wärmeversorgung je nach aktueller Raumtemperatur steuern. +
Externe Feuerautomatik Das Lüftungsgerät kann an einer externen Feuerautomatik oder Feuerthermostat angeschlossen werden, der signalisiert, ob das Gerät den Betrieb einstellen oder weiterlaufen soll. +
Integrierte Feuerautomatik Das Lüftungsgerät kann mit integrierter Feuerautomatik zur Steuerung des Feuer- und Rauchklappen geliefert werden. -
Konstantdruckregelung Auf sowohl Abluft- und Zuluftseite kann Dauerdruckregelung installiert werden (gilt für Steuerung CTS602 - nicht CTS602 Light). -
Verzögerte Inbetriebnahme Ermöglicht eine verzögerte Inbetriebnahme der Ventilatoren zu aktivieren, wenn z.B. eine Verschlussklappe angeschlossen ist. Es ist auch möglich die Werkeinstellungen wieder einzulesen. +
Einstellungen wiederherstellen Aktuelle Einstellungen können gespeichert werden und später wieder eingelesen werden, wenn z.B. der Benutzer die Einstellungen des Gerätes geändert hat. +
Manueller Betrieb Ermöglicht es, die verschiedenen Funktionen manuell zu testen. +
Energiesparfunktion Es kann eine Stromsparfunktion des Betriebes aktiviert werden. +
Modbus  Die Modbus-Adresse des Gerätes kann eingestellt werden. Die Werkseinstellung ist 30. +
Datenlog Die Betriebsdaten des Gerätes könne alle 1-120 Minuten aufgezeichnet werden. Alarmmeldungen werden aufgezeichnet, wenn sie entstehen. +
Bedienungspanel Es kann zwischen 2 Titelbilder für den Hauptbildschirm gewählt werden. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.



ACHTUNG! Bei der Montage des Gerätes ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Vor dem Gerät sind mindestens 60 cm Platz für Servicearbeiten notwendig.

So ist ein einfacher Filteraustausch gewährleistet, ebenso ein möglicher Austausch des Wärmetauschers, ggf. Ventilatoren oder andere Komponenten. Comfort CT150 ist ein flexibles Lüftungsgerät, das waagerecht, senkrecht oder schräg montiert werden kann.

ACHTUNG! Die Anlage muss so montiert werden, dass das Kondensat jederzeit ungehindert ablaufen kann.

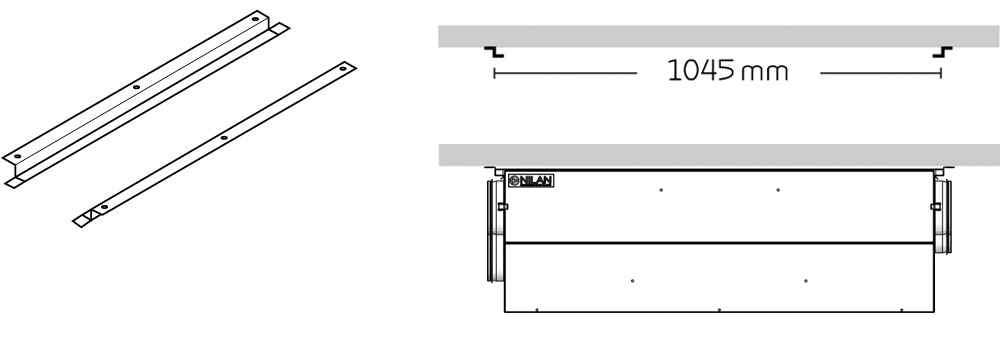

Montageschienen

Bei Comfort CT150 ist stets ein Satz Montageschienen inklusive. Dies ist eine einfache und schnelle Methode zur Montage des Lüftungsgerätes, ohne dass man es festhalten muss, während die Schrauben festgezogen werden.

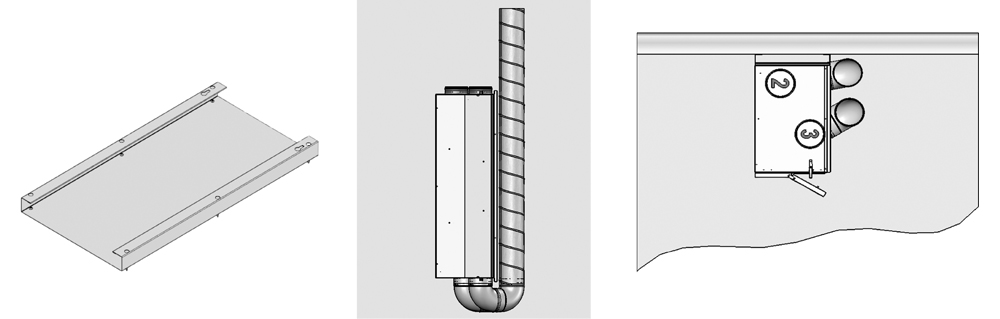

Montagebeschlag hinten (Zubehör)

Ein Montagebeschlag zur Montage hinten am Gerät ist als optionales Zubehör erhältlich. Es ist eine optimale Lösung für die vertikale Montage des Gerätes in einem Schrank oder Technikraum. Auf diese Weise wird das Gerät zu einem "Top-Gerät" umgerüstet.

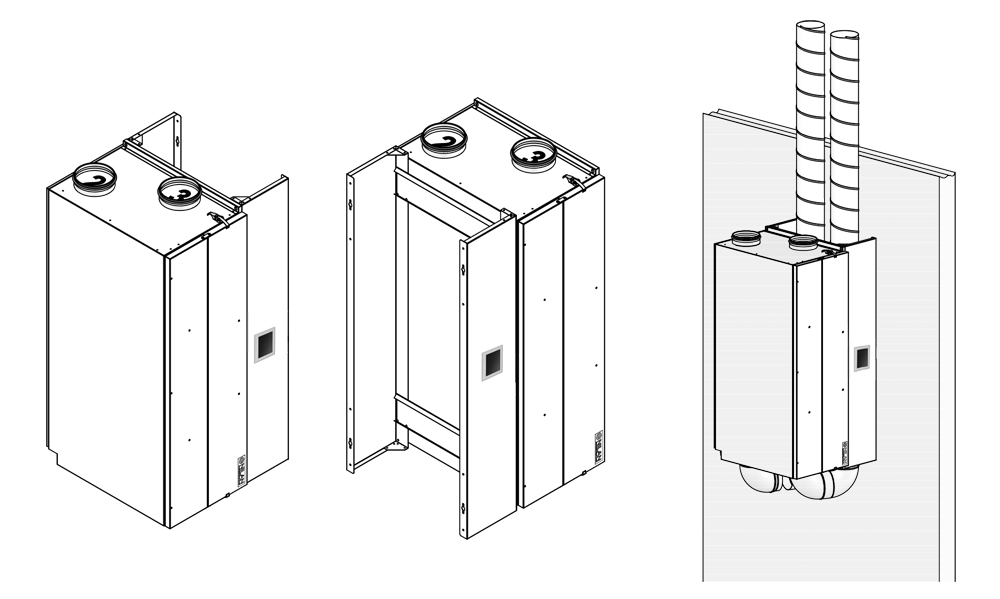

Montagebeschlag Seite (Zubehör)

Ein Montagebeschlag, der an der linken oder rechten Seite des Gerätes angebracht wird, ist optional erhältlich. Comfort CT150 ist dafür vorbereitet, das die Halterung auf der rechten oder linken Seite montiert werden kann. Für eine optisch saubere Installation können die Kanäle hinter die Halterung geführt werden.

PHI Zertifikat

Compact CT150 ist vom Deutschen Passivhaus Institut als energiefreundliches Produkt zertifiziert.

Laden Sie hier das Ecodesign Datenblatt herunter
